OPCIÓN 2 · TRES ARCOS
Proyecto “El Corazón de La Maisonnette” · 90 años · Propuesta en revisión
Una versión más simple y más barata para sostener las telas del espacio inmersivo: tres arcos sueltos de PVC, uno en cada fila de pilares, amarrados a los pilares y colgados del cielo con tirantes de nylon. Sin largueros.

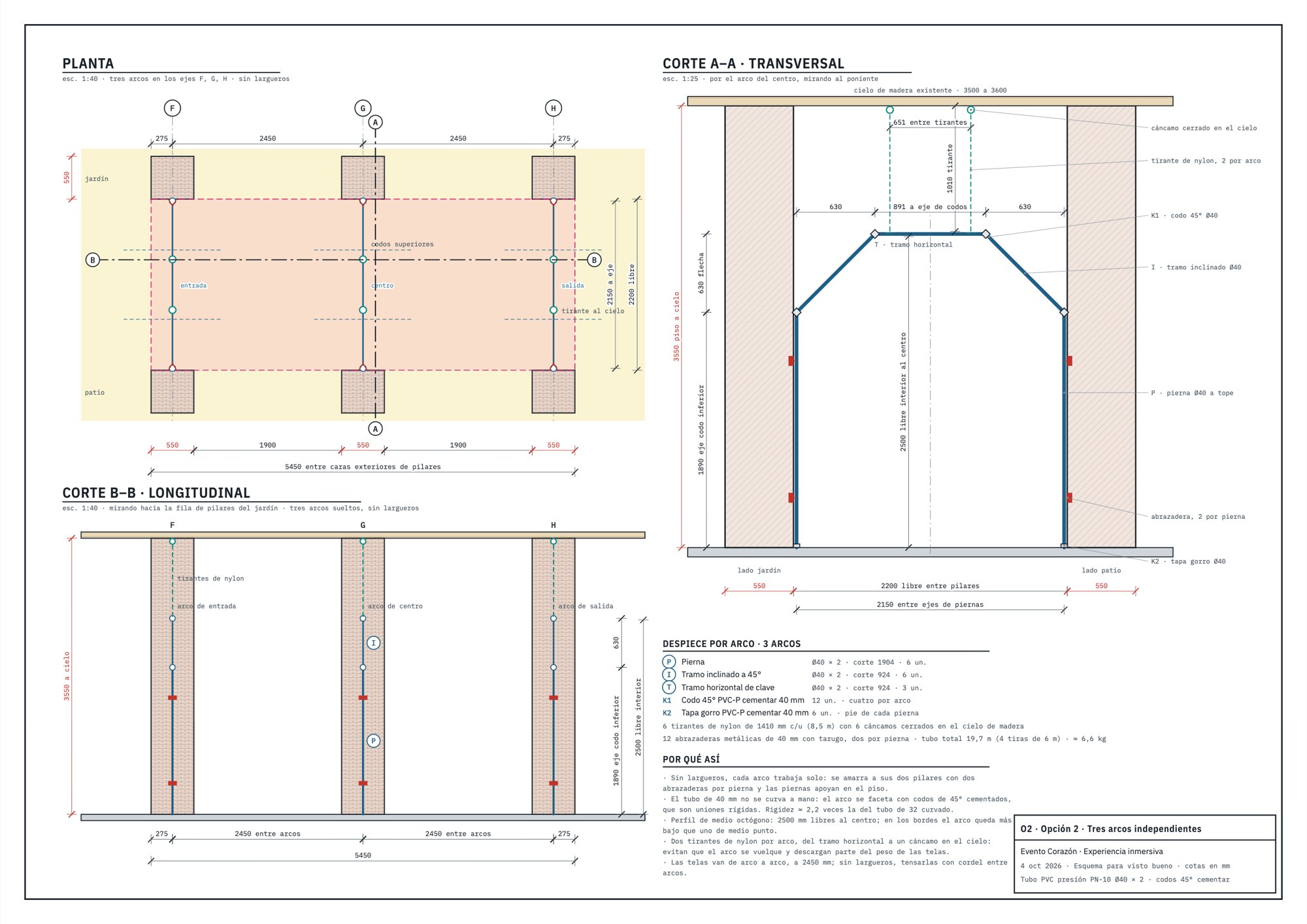

Planta y cortes
Un arco en el eje de cada pilar: entrada, centro y salida, a 2,45 m entre sí. Cada arco se amarra a sus dos pilares con dos abrazaderas por pierna y cuelga de dos tirantes al cielo de madera.
La estructura
Arcos facetados en tubo de 40 mm con codos de 45°: no hay que curvar nada y las uniones cementadas son rígidas.
Cómo se arma
- Cada arco: dos piernas verticales, dos tramos a 45° y uno horizontal, unidos con cuatro codos de 45° cementados. Es un medio octógono.
- Las piernas apoyan en el piso con una tapa y van a tope con la cara interior del pilar, fijadas con dos abrazaderas cada una.
- Dos tirantes de nylon por arco, del tramo horizontal a un cáncamo cerrado atornillado al cielo de madera: evitan que el arco se vuelque y descargan parte del peso de las telas.
- Las telas van de arco a arco, con 2,45 m de luz; sin largueros se tensan con cordel entre arcos.
- Toda la tubería pesa unos 7 kg.
Medidas
| Arcos | 3, cada 2,45 m |
| Luz entre ejes de piernas | 2,15 m |
| Altura libre interior al centro | 2,50 m |
| Codo inferior | a 1,89 m del piso |
| Tubo | 4 tiras de 40 mm, de 6 m |
| Abrazaderas y tirantes | 12 y 6 |
Vistas 3D
Modelo generado desde los mismos parámetros que el plano. El cielo de madera se oculta en algunas vistas para ver la estructura.
Presupuesto de materiales
Precios de sodimac.cl del 4 oct 2026, IVA incluido. Es el costo de la estructura; no incluye las telas, la mano de obra ni el despacho.
| Tubos | $61.960 |
| Conectores | $15.888 |
| Anclaje a pilares | $15.750 |
| Tirantes al cielo | $11.430 |
| Adhesivo | $3.990 |
| Total materiales | $109.018 |
| Con holgura de compra del 10 % | $119.920 |
