OPCIÓN 1 · PÉRGOLA DE SIETE ARCOS
Proyecto “El Corazón de La Maisonnette” · 90 años · Propuesta en revisión
La estructura que sostiene las telas del espacio inmersivo: un túnel abovedado de tubos de PVC, liviano y desmontable, anclado a los pilares del corredor central. Aquí están el diseño, las vistas 3D, las fichas técnicas para construirlo y el presupuesto de materiales.

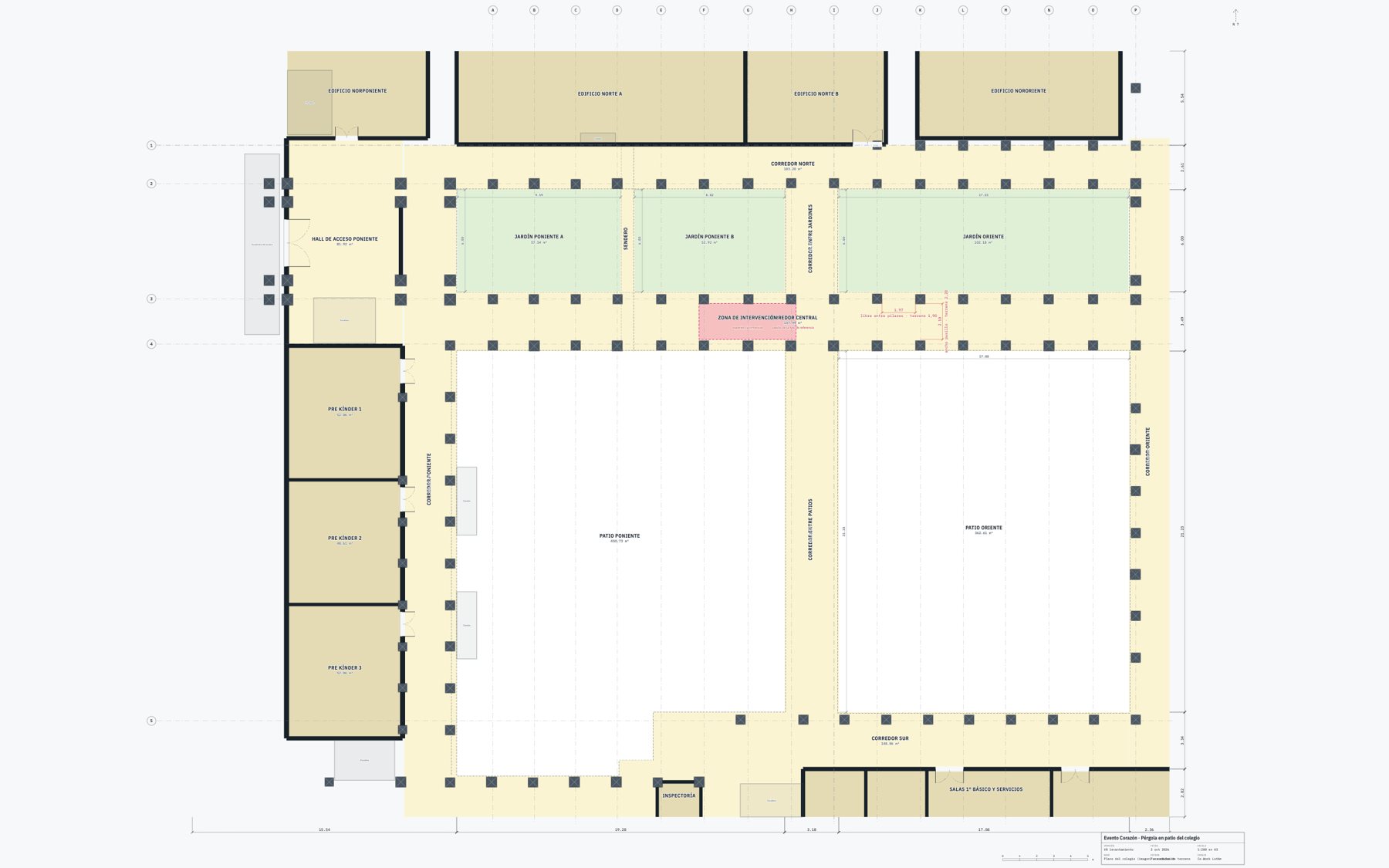

Dónde va

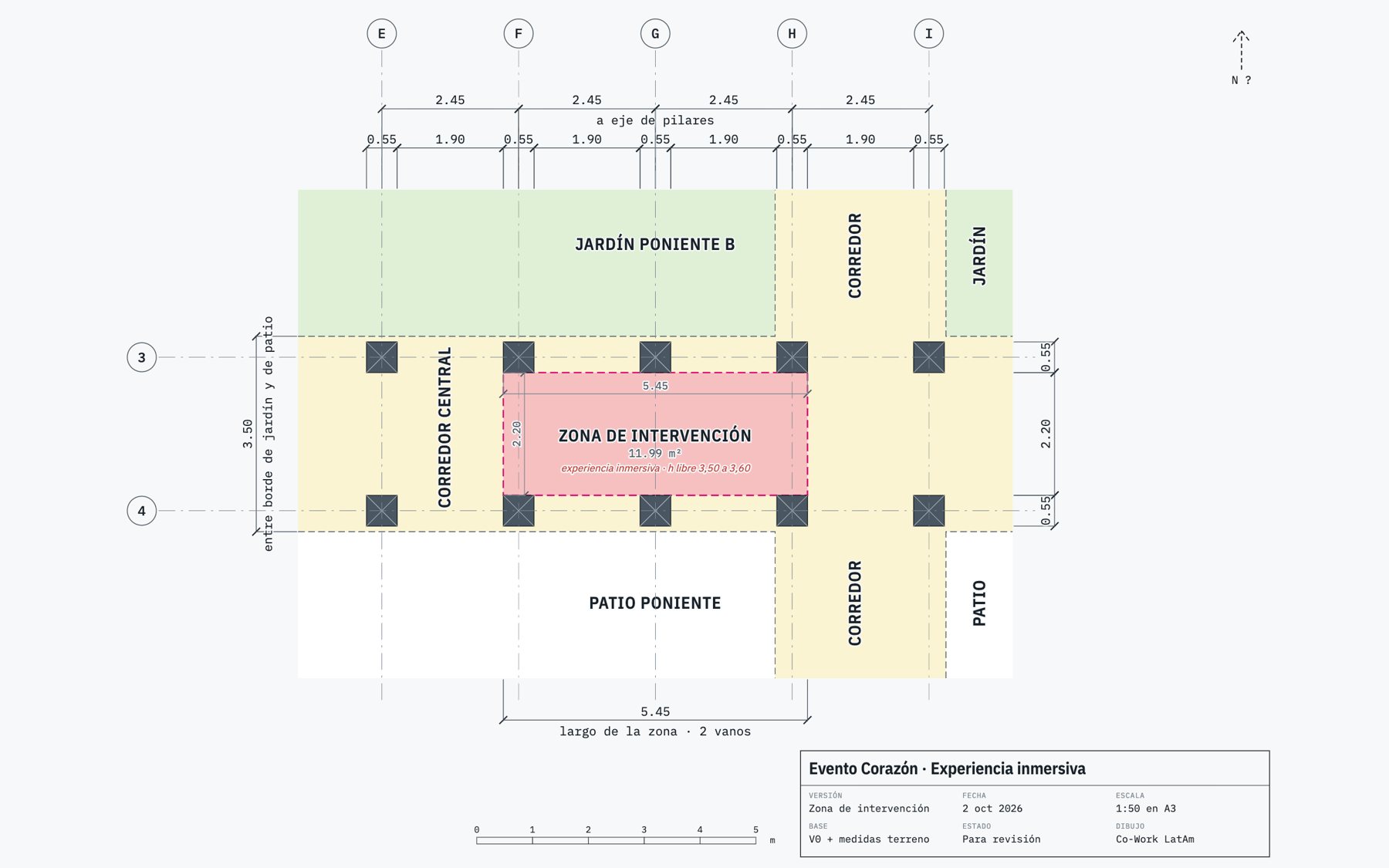

En el corredor central del patio, entre la fila de pilares del jardín y la del patio: dos vanos de 5,45 m de largo por 2,20 m de ancho, bajo el cielo de madera.
La estructura
7 arcos de PVC cada 0,81 m, unidos por largueros laterales y uno en la clave, con 2,50 m libres al centro del túnel. Las telas se fijan a los largueros.
Cómo se arma
- Cada arco son dos medios arcos de tubo de 25 mm curvados en frío, unidos arriba en el larguero de clave.
- Largueros y pies derechos de tubo de 32 mm; el marco apoya directo en sus conectores sobre el piso.
- Todas las uniones son tees y codos de PVC para cementar, de venta en Sodimac.

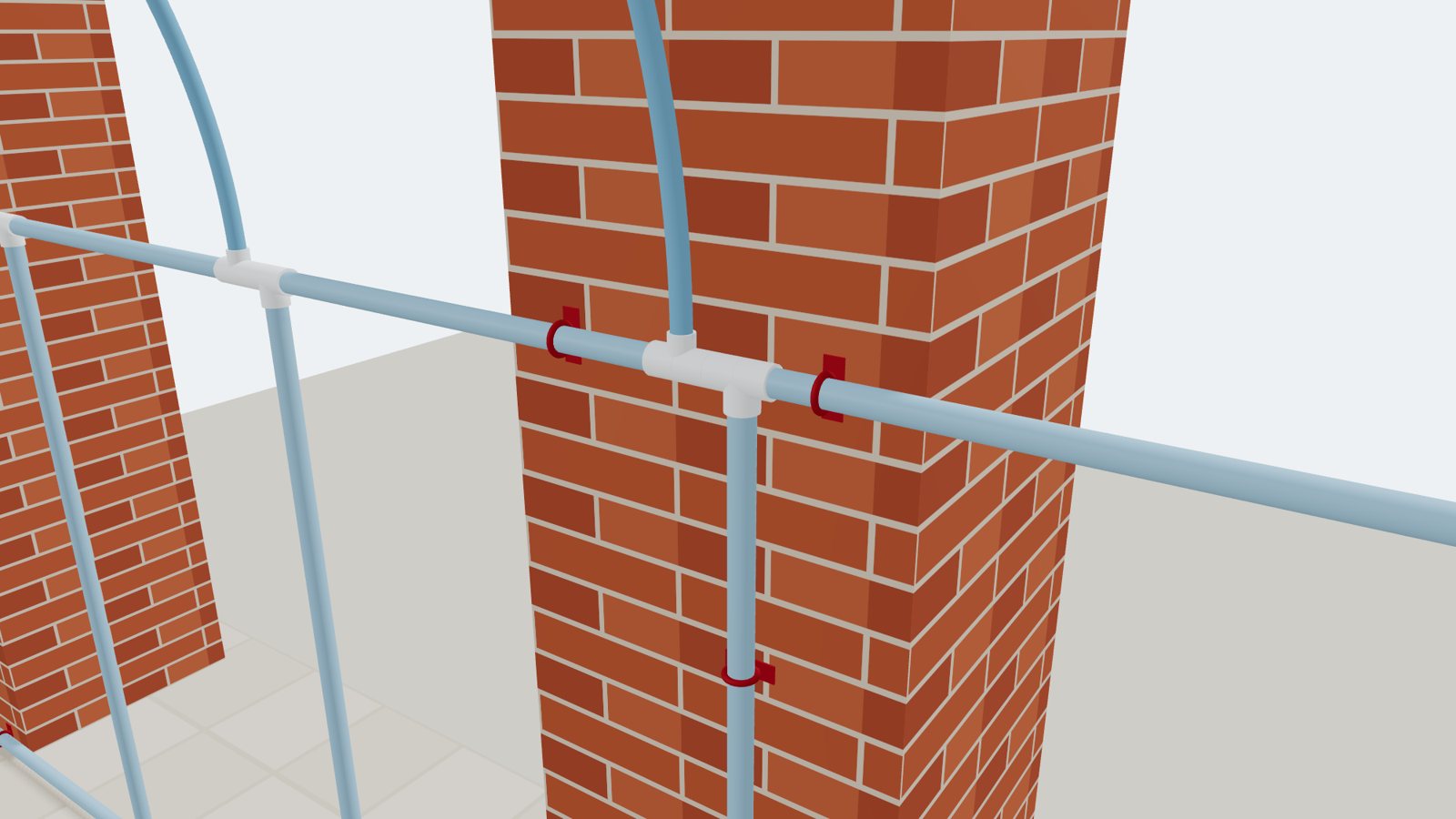

- Se fija a los seis pilares de ladrillo con 28 abrazaderas metálicas.
- La tubería pesa unos 14 kg: se levanta entre dos personas.
Medidas
| Largo entre arcos extremos | 4,88 m |
| Luz entre ejes de largueros | 2,16 m |
| Altura libre interior al centro | 2,50 m |
| Tubo | 7 tiras de 32 mm y 5 de 25 mm, de 6 m |
| Uniones cementadas | 158 |

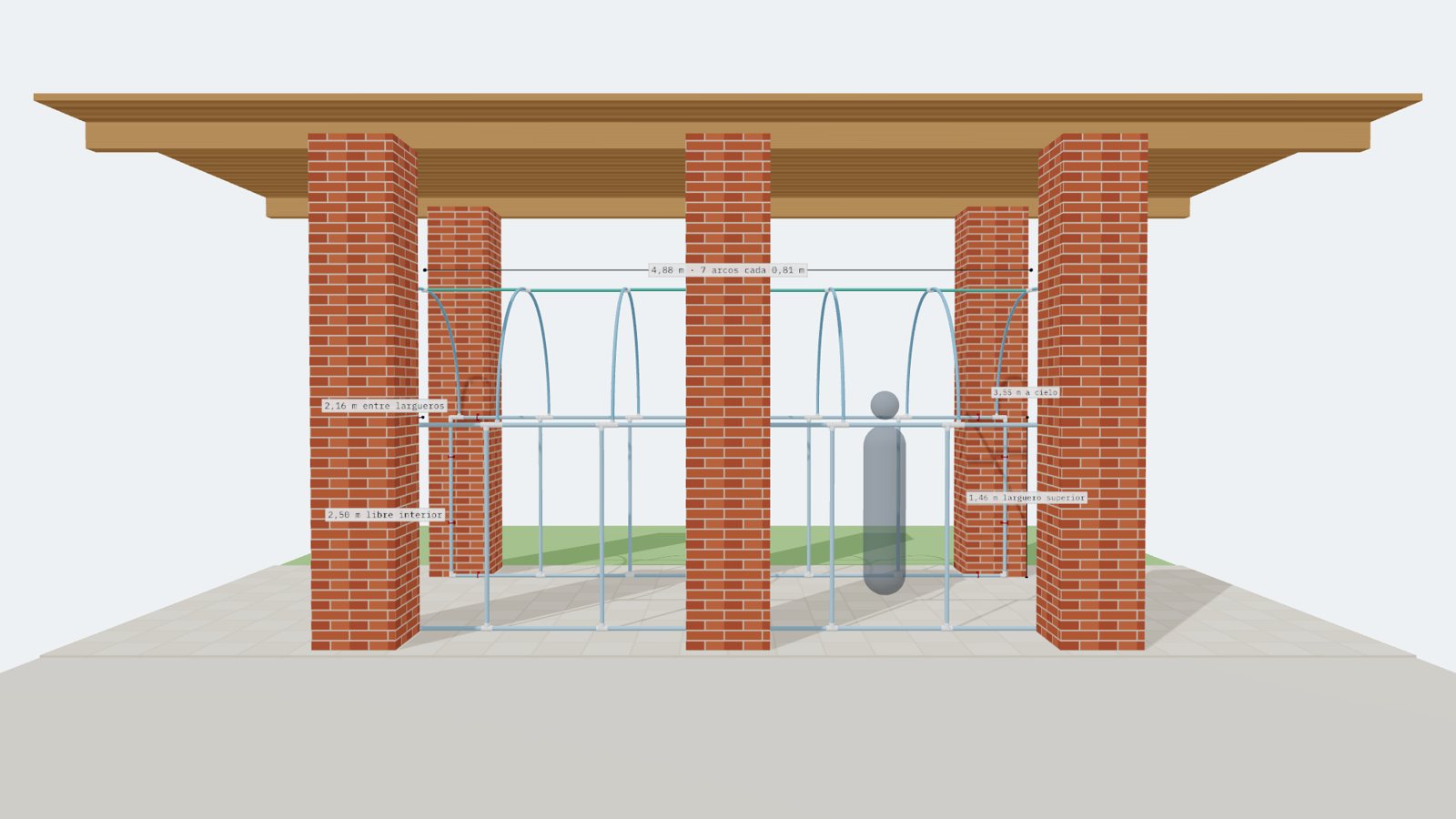

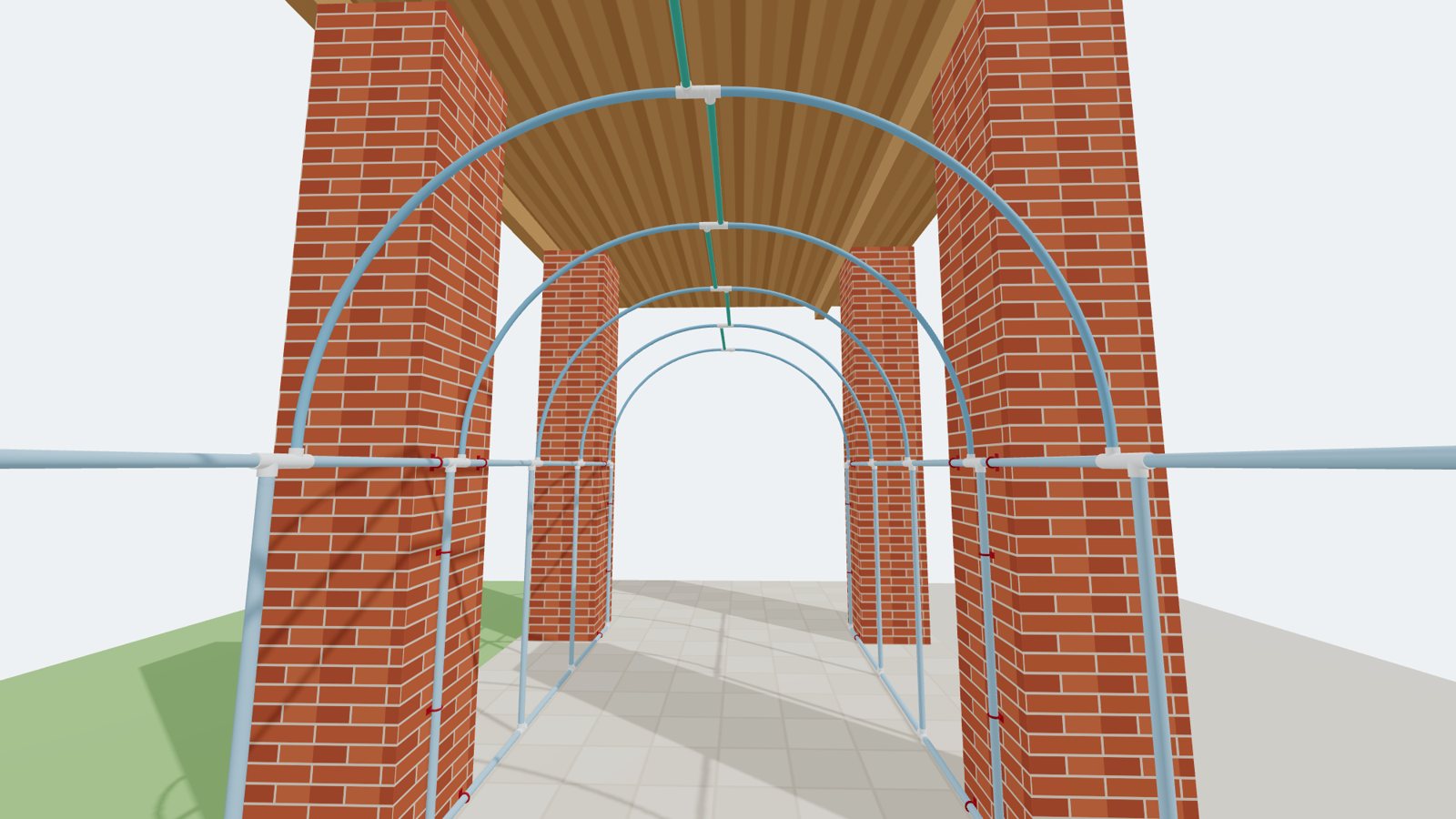

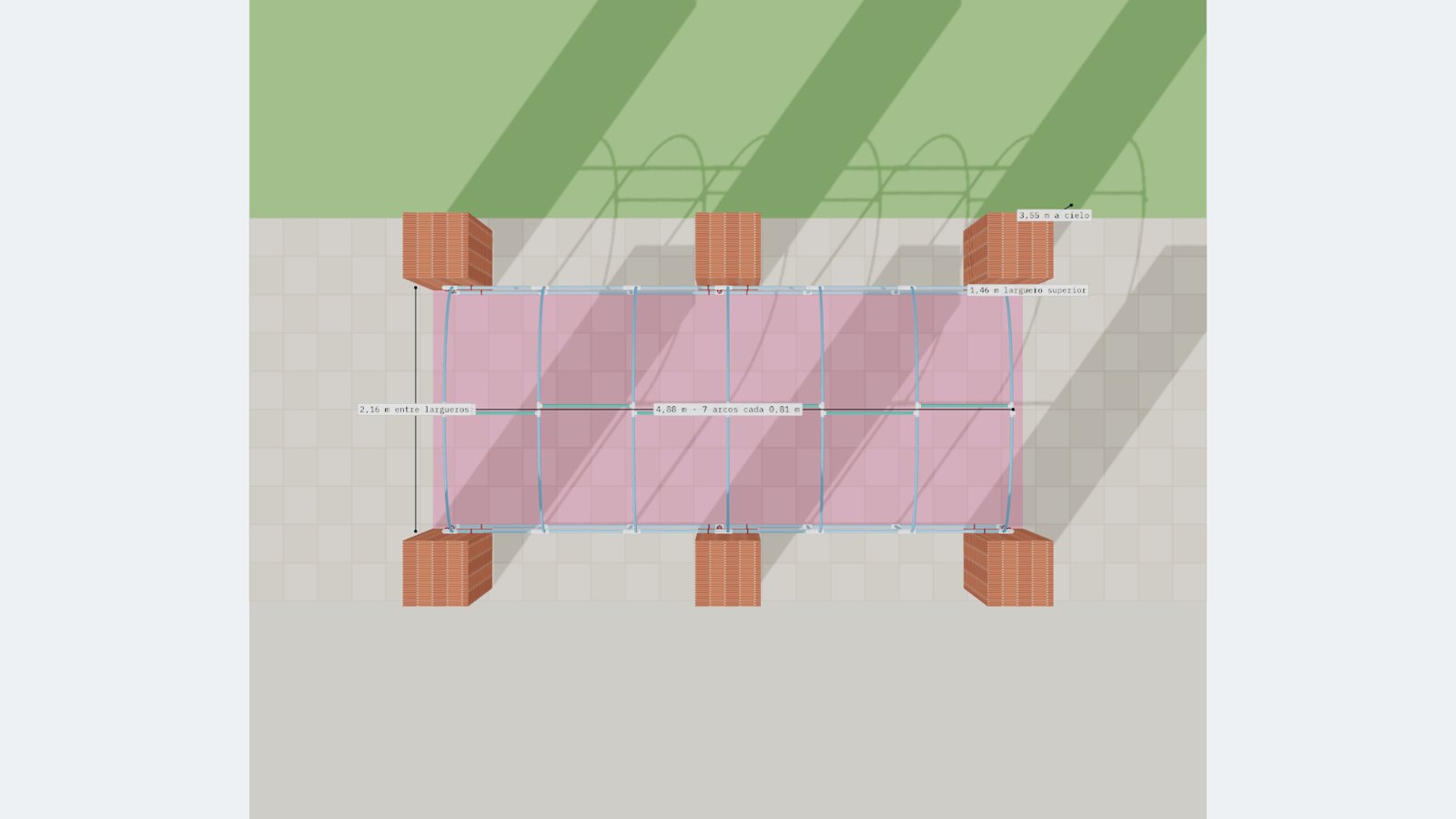

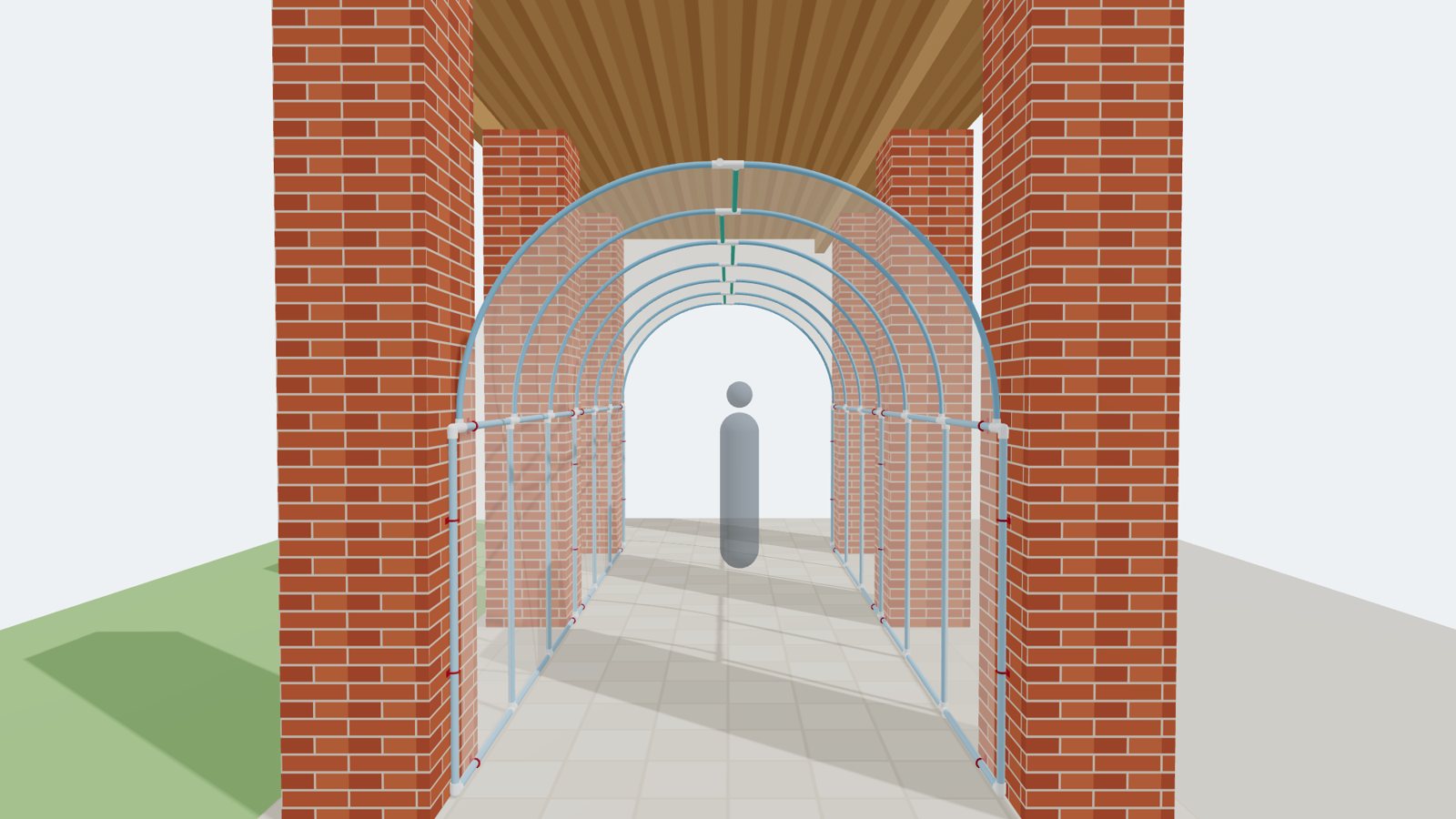

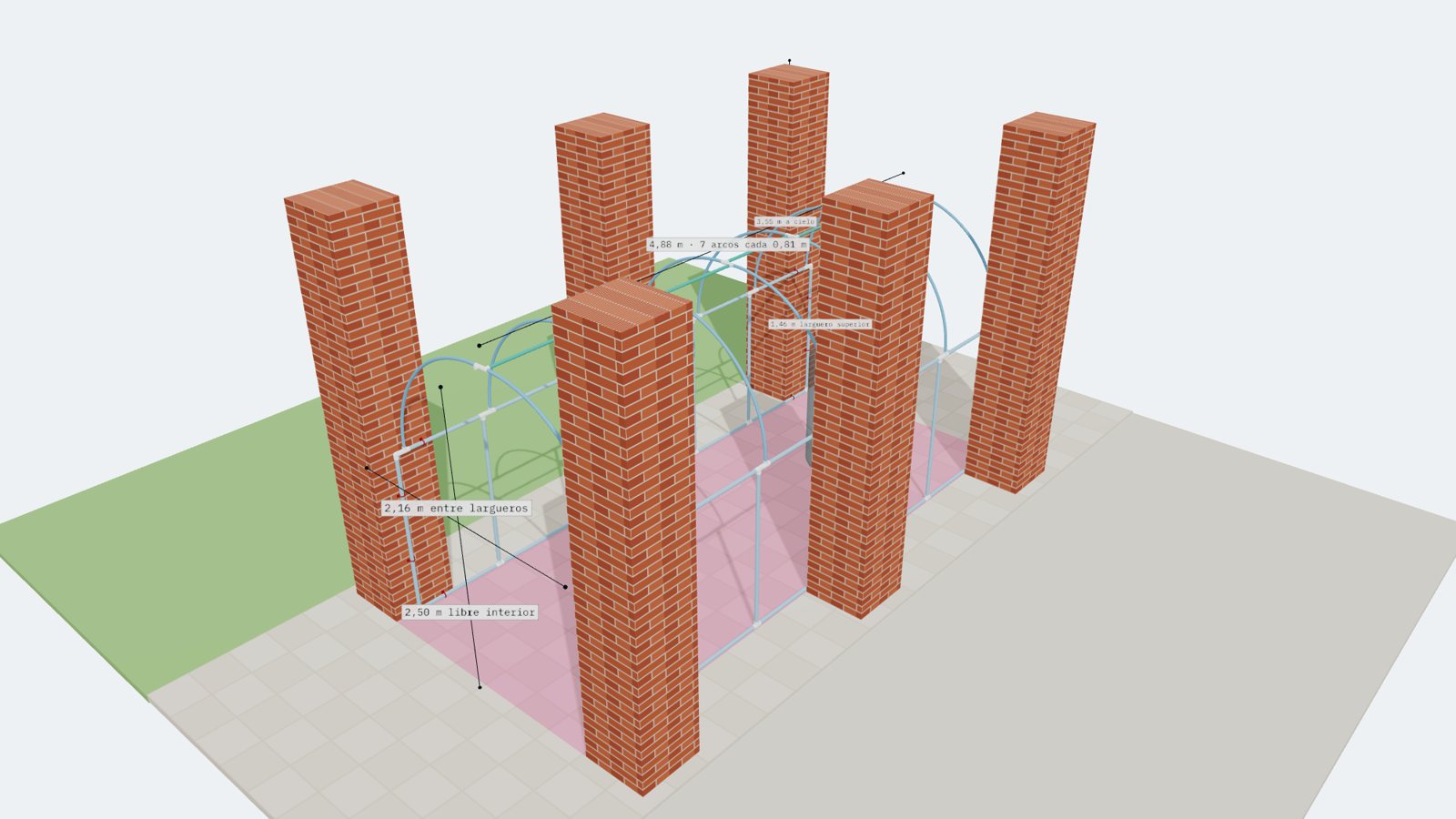

Vistas 3D
Modelo generado desde los mismos parámetros que las fichas técnicas. El cielo de madera se oculta en algunas vistas para ver la estructura.
Fichas técnicas

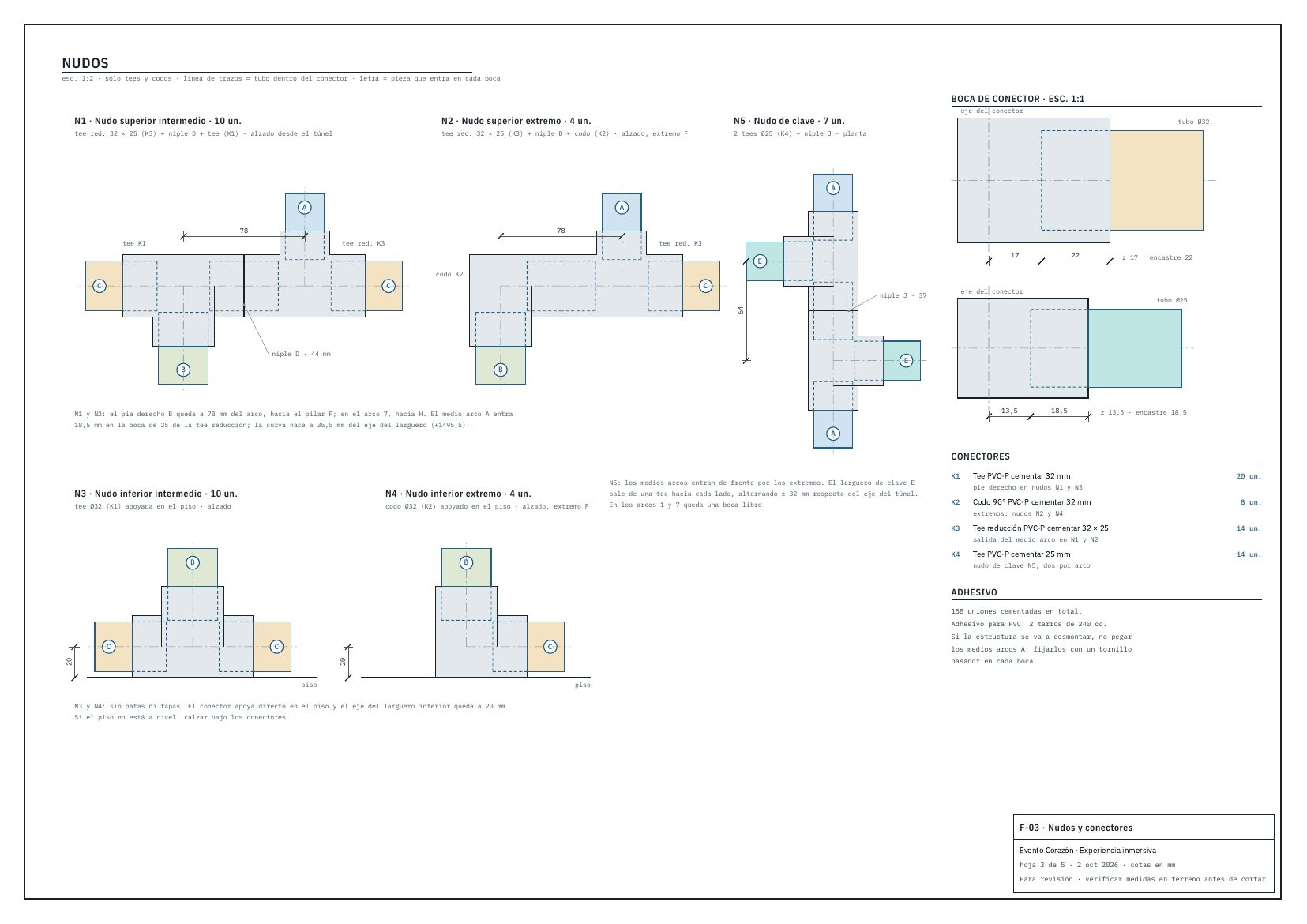

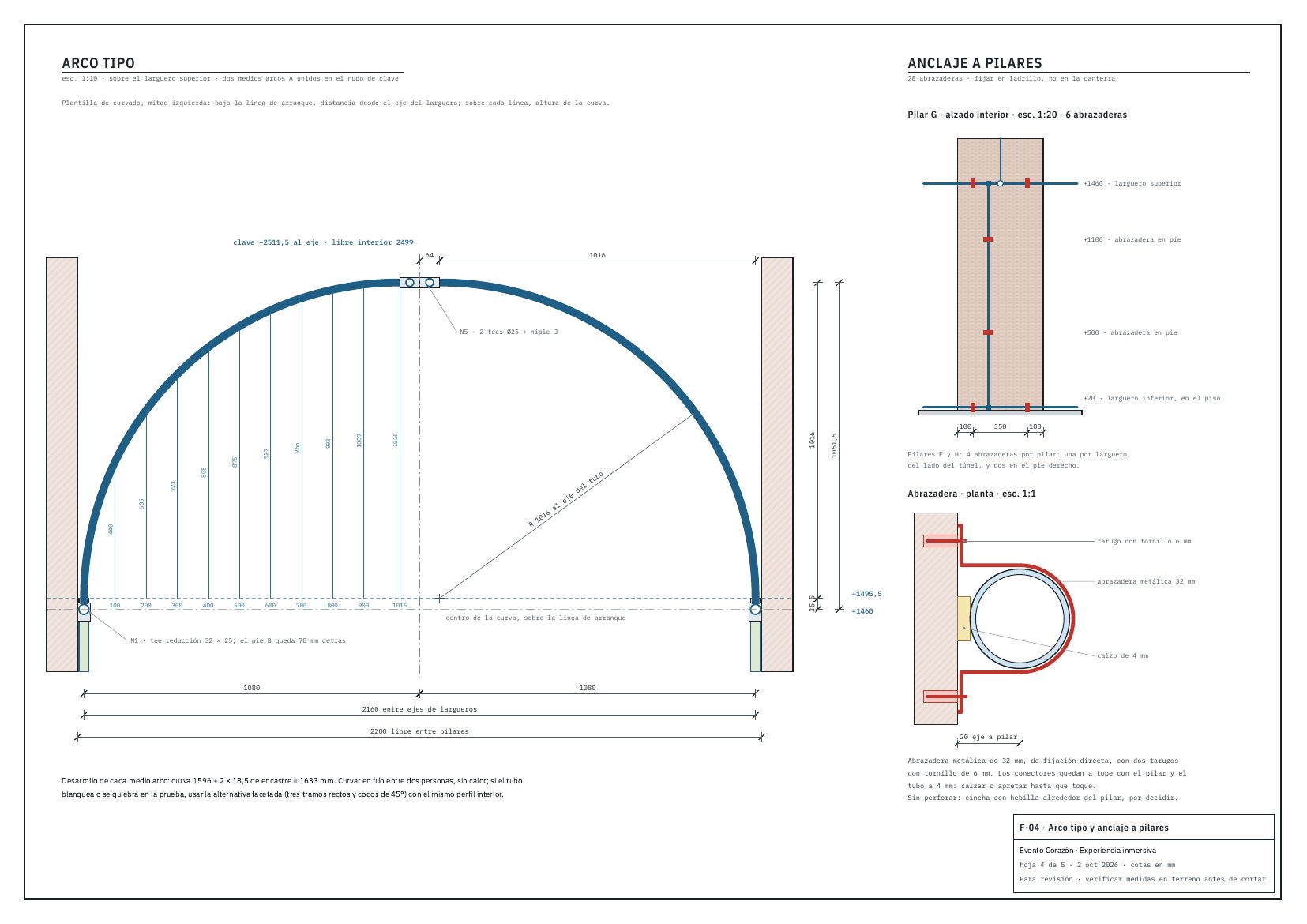

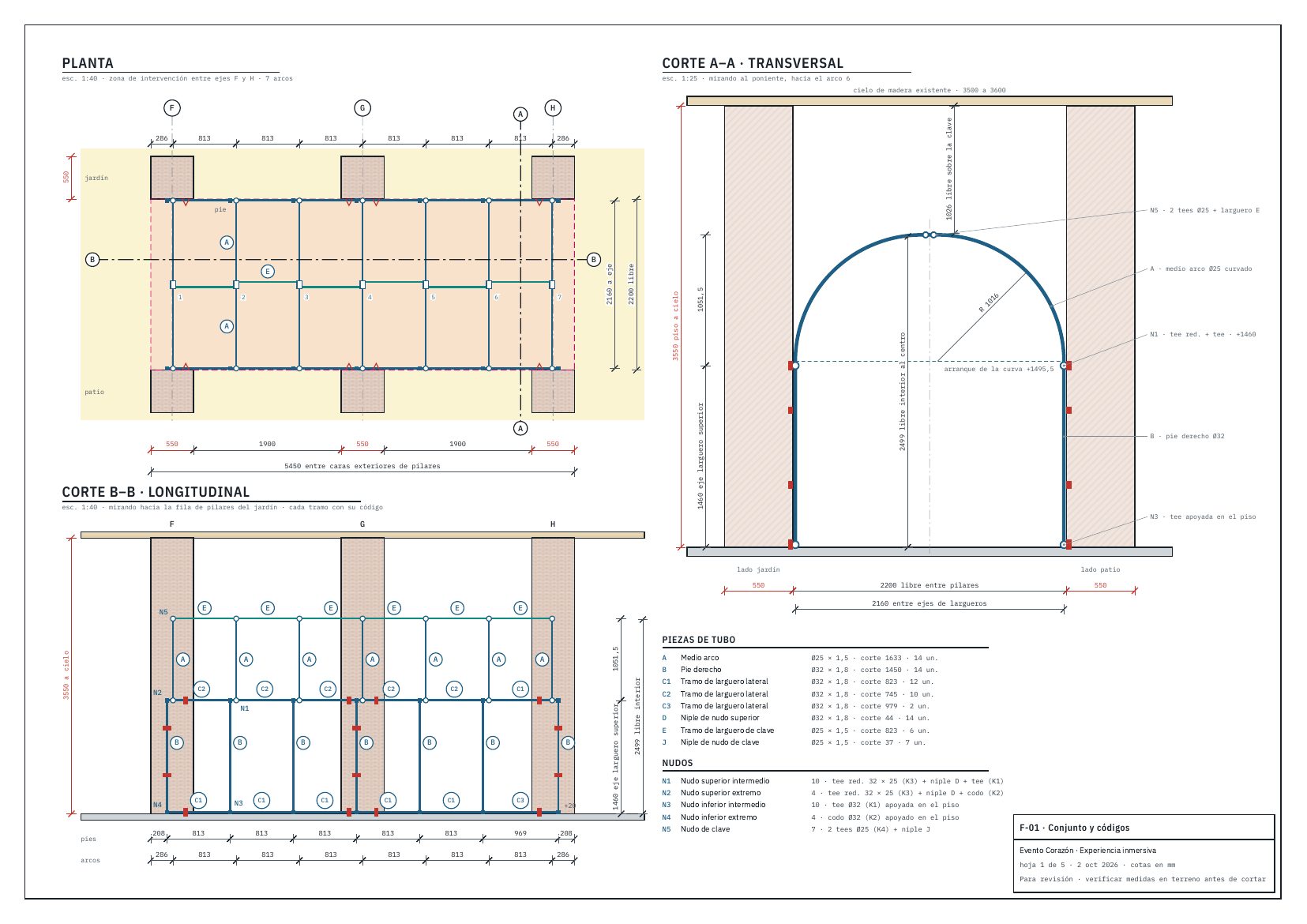

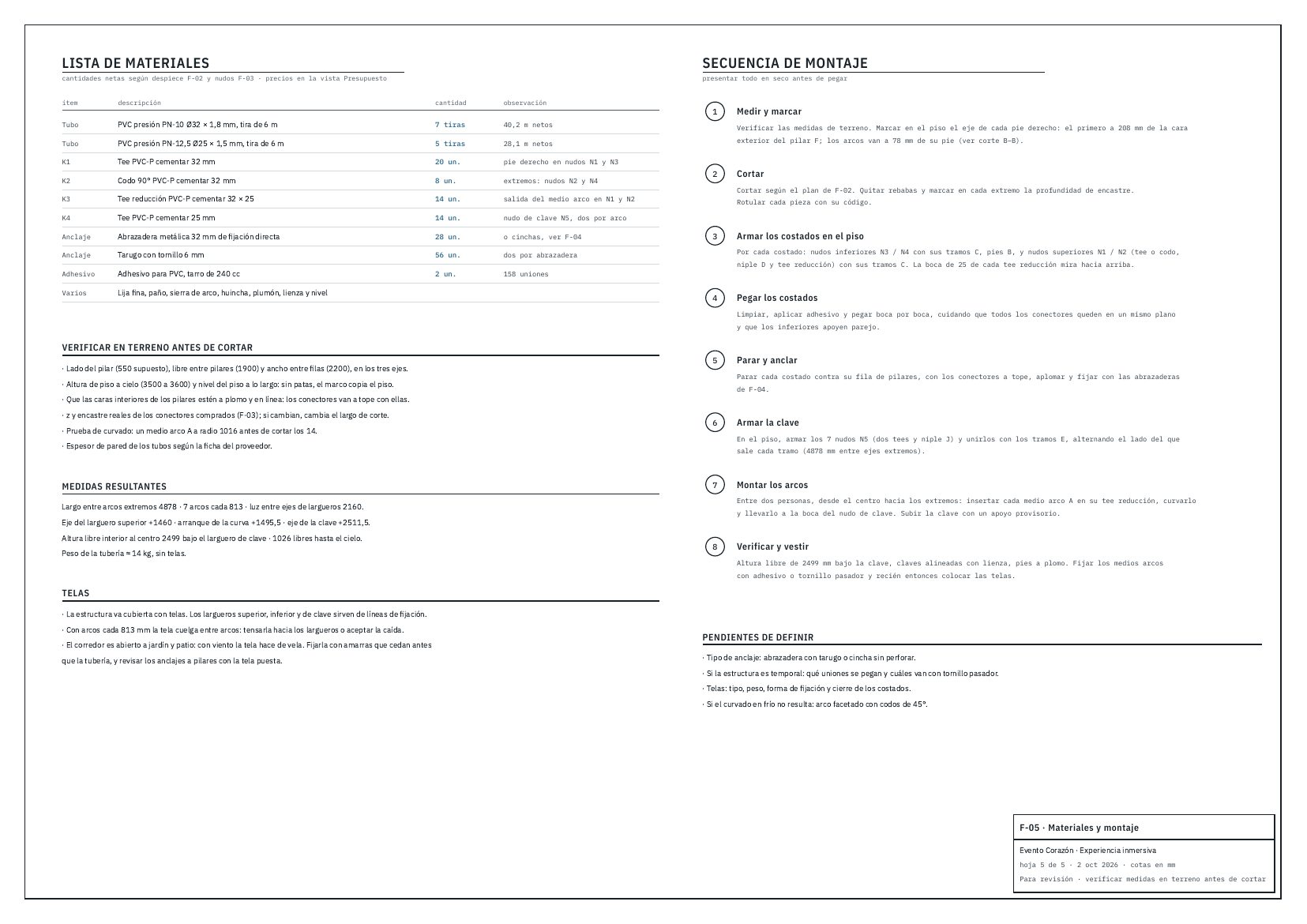

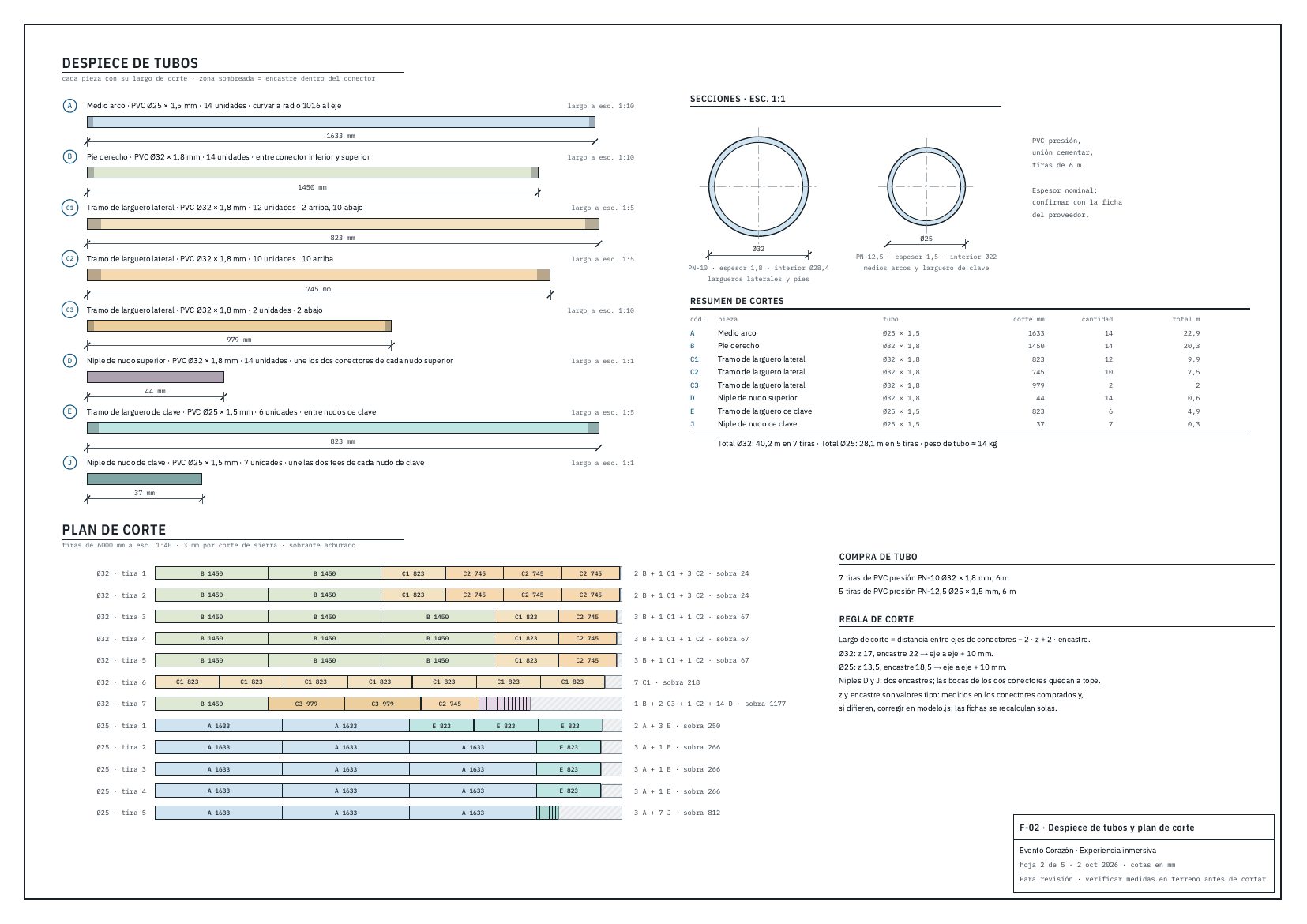

Cinco láminas A3 con todo lo necesario para cortar, armar y anclar: conjunto y códigos, despiece y plan de corte, nudos y conectores, arco tipo y anclaje, materiales y montaje.
Presupuesto de materiales
Precios de sodimac.cl del 2 oct 2026, IVA incluido. Es el costo de la estructura; no incluye las telas, la mano de obra ni el despacho.
| Tubos | $71.980 |
| Conectores | $51.346 |
| Anclaje a pilares | $23.100 |
| Adhesivo | $7.980 |
| Total materiales | $154.406 |
| Con holgura de compra del 10 % | $169.847 |
